Octaedro:
Poliedro formado por ocho caras triangulares. Cuando éstas son triángulos equiláteros, el octaedro es regular.
Poliedro formado por ocho caras triangulares. Cuando éstas son triángulos equiláteros, el octaedro es regular.
Ortogonal
Se refiere a las dimensiones independentes de una cantidad medida.En un mapa,por ejemplo es posible localizar un punto por su longitud y su latitud.Esas dos mediciones son independientes y se necesitan a los dos para localizar el punto.Se dice que ellos son ortogonal.En la medición de vibración,para el monitoreo de maquinaria,medimos la aceleración en tres direcciones ortogonales y de esas tres mediciones se puede determinar la orientación en el espacio de la vibración.En el espacio tridimensional,las direcciones ortogonales se situan a 90 grados una de otra.
Se refiere a las dimensiones independentes de una cantidad medida.En un mapa,por ejemplo es posible localizar un punto por su longitud y su latitud.Esas dos mediciones son independientes y se necesitan a los dos para localizar el punto.Se dice que ellos son ortogonal.En la medición de vibración,para el monitoreo de maquinaria,medimos la aceleración en tres direcciones ortogonales y de esas tres mediciones se puede determinar la orientación en el espacio de la vibración.En el espacio tridimensional,las direcciones ortogonales se situan a 90 grados una de otra.
Óvalo: Curva cerrada y convexa formada por cuatro arcos de circunferencia simétricos respecto de dos ejes perpendiculares entre sí.
Ovoide: Caso de óvalo con un solo eje de simetría.
Parábola:Curva cónica definida como "Lugar geométrico de los puntos del plano que equidistan de un punto fijo, llamado foco, y de una recta llamada directriz".
Paraboloide hiperbólico: Es una superficie alabeada generada por el movimiento contínuo de una recta (generatriz) que toca dos líneas oblicuas (directrices) y permanece paralela a un plano director.
Paralelepipedo: Forma sólida con seis caras de forma que todas las caras opuestas son paralelas. En un paralelepípedo, las seis caras son paralelogramos. Si las caras son rectángulos, se le llama paralelepípedo rectangular. Si las caras son cuadrados, es un cubo.
Paralelo:
Condición de una recta o plano, según la cual, todos los puntos del mismo, equidistan de otra O Plano
Perpendicular:
Condición de una recta o plano, según la cual, forma ángulo recto, respecto a otra recta o plano.
Condición de una recta o plano, según la cual, todos los puntos del mismo, equidistan de otra O Plano
Perpendicular:
Condición de una recta o plano, según la cual, forma ángulo recto, respecto a otra recta o plano.
Perspectiva: Técnica de representar sobre un plano los objetos tridimensionales, tal como aparentan a simple vista.
Pirámide:
Cuerpo que tiene por base un polígono cualquiera, de cuyos lados arrancan caras triangulares unidas en un vértice común.
a) Regular: la base es un polígono regular y las caras laterales son triángulos isósceles
Cuerpo que tiene por base un polígono cualquiera, de cuyos lados arrancan caras triangulares unidas en un vértice común.
a) Regular: la base es un polígono regular y las caras laterales son triángulos isósceles
plano del cuadro: Plano sobre el que se proyecta un sistema de líneas procedentes de un objeto para formar una imagen o dibujo.
PLANO AUXILIAR:
Plano sobre el que se desarrolla generalmente el trabajo, que posee un nivel de iluminación especificado; se asume que se trata de un plano horizontal a 76 cm (30 pulgadas) sobre el suelo.
Plano sobre el que se desarrolla generalmente el trabajo, que posee un nivel de iluminación especificado; se asume que se trata de un plano horizontal a 76 cm (30 pulgadas) sobre el suelo.

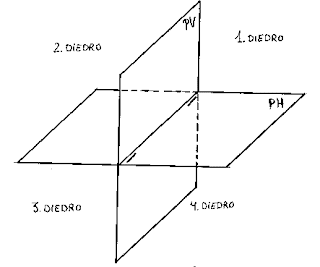

PLANOS DE PROYECCIÓN:
Plano horizontal de proyección sobre el que se apoya el objeto o sobre el que está el observador. También llamado plano geometral, suelo.
Plano horizontal de proyección sobre el que se apoya el objeto o sobre el que está el observador. También llamado plano geometral, suelo.
PLANTA:
Cada una de las divisiones horizontales en un edificio que pueden estar divididas en compartimentos; también llamado piso.
Representación gráfica bidimensional de un proyecto, ubicación y dimensiones, o partes del mismo sobre un plano horizontal visto desde arriba; también llamada proyección horizontal, vista en planta.
Cada una de las divisiones horizontales en un edificio que pueden estar divididas en compartimentos; también llamado piso.
Representación gráfica bidimensional de un proyecto, ubicación y dimensiones, o partes del mismo sobre un plano horizontal visto desde arriba; también llamada proyección horizontal, vista en planta.
POLIEDRO:
Figura geométrica sólida constituida y limitada por caras planas.
Figura geométrica sólida constituida y limitada por caras planas.
POLÍGONO:
Figura plana cerrada que posee tres o más lados rectos.
Figura plana cerrada que posee tres o más lados rectos.
PRISMA RECTO:
Un prisma es un poliedro con dos caras que son regiones poligonales congruentes en planos paralelos y las caras laterales son rectángulos. La altura es la distancia entre las caras paralelas. El volumen de un prisma es el producto de el área de la base por la altura y el área de la superficie es la suma de las áreas de las caras que lo limitan.
Un prisma es un poliedro con dos caras que son regiones poligonales congruentes en planos paralelos y las caras laterales son rectángulos. La altura es la distancia entre las caras paralelas. El volumen de un prisma es el producto de el área de la base por la altura y el área de la superficie es la suma de las áreas de las caras que lo limitan.
PRISMA OBLICUO:
Un prisma oblicuo es un prisma cuyas aristas laterales son oblicuas a las bases.
Un prisma oblicuo es un prisma cuyas aristas laterales son oblicuas a las bases.
PRISMA TRUNCADO:
Relativo a una figura cuya parte más cercana al vértice superior ha sido cortada por un plano.
Relativo a una figura cuya parte más cercana al vértice superior ha sido cortada por un plano.
PROYECCIÓN:
Proceso de representación de un objeto tridimensional mediante la proyección de sus puntos por medio de líneas rectas sobre el plano del cuadro.
Proceso de representación de un objeto tridimensional mediante la proyección de sus puntos por medio de líneas rectas sobre el plano del cuadro.
PROYECCIÓN AXONÓMETRICA:
Proyección ortogonal de un objeto tridimensional sobre un plano inclinado, de forma desigual con respecto a los tres ejes principales.
Proyección ortogonal de un objeto tridimensional sobre un plano inclinado, de forma desigual con respecto a los tres ejes principales.
PROYECCIÓN CÓNICA:
En una proyección cartográfica cónica, los puntos de la superficie de un cuerpo celeste se proyectan sobre una superficie cónica cuyo vértice se encuentra perpendicularmente a la superficie sobre uno de los polos de la misma, y cuya base es uno de los paralelos de la esfera. Existen dos tipos de proyecciones cónicas: La simple y la proyección secante o de Lambert
En una proyección cartográfica cónica, los puntos de la superficie de un cuerpo celeste se proyectan sobre una superficie cónica cuyo vértice se encuentra perpendicularmente a la superficie sobre uno de los polos de la misma, y cuya base es uno de los paralelos de la esfera. Existen dos tipos de proyecciones cónicas: La simple y la proyección secante o de Lambert
Bibliografía general:
